工作原理

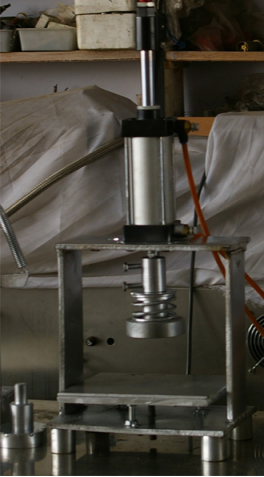

利用脚踏开关控制电磁阀进而控制压缩空气的流向，使气缸活塞上下运动带动压头，从而实现压实过程。压头采用活塞式，外压头先压，固定住膏药的外形，内压头压出膏药的厚度。
主要技术参数
工作电压：220V
总功率：10W（电磁阀）
频次：人为控制
气缸规格：100*50
压实行程：0—50
需配套设备
气量0.1m3/min的空压机。
注意事项
为增加成型机气缸的使用质量和使用寿命，空压机空气出口或压膜机空气进口一定要有汽水分离器，调节好压力和润滑油的用量，保证气缸活塞在有油润滑的状态下使用。
设备的使用
1.连接好管路，调整好压力和润滑油的用量。
2.调节气缸高度，通过固定气缸支座上的内六方螺母（一般出厂前已调好）。
3.根据膏药厚度调节膏药厚度调节螺母，使内压头与支座工作平面之间保持膏药的厚度，旋紧紧固螺母。
4.接通电源。
5.打开气源，控制脚踏开关开始工作。
小贴士
膏药厚度不均如何调整——对于刚开始使用的设备，可能出现膏药压偏也就是一边厚一边薄的现象，这是由于成型机工作平台和内压头不平行的原因造成的，要通过调整气缸活塞杆与工作台的垂直度来校正。方法是松开气缸上端的4个内六方螺母，在气缸下部与支座之间加入合适厚度的金属垫片，使内压头与工作台面保持平行，再旋紧内六方螺母。
新型膏药成型机视频
|
